Fredag 14. juni:
I kveld tegnet jeg en liten modell av en reol jeg skal bygge i boden. Ikke noe avansert, men det gir et bedre bilde enn bildene i hodet. 3D må være det beste verktøyet noensinne.

Fredag 14. juni:
Avbildet ute. Muligens utenfor Ikea..hvem vet :)

  CAF_offshore basket_bilde 0:
Her er utgangspunktet for kurven jeg skal tegne.

 CAF_offshore basket_bilde 1:

Starter med skissering av boks, og legger på guides for profilene.

CAF_offshore basket_bilde 2:
Viktig at hver profil får unike navn. Dette skal også være riktig i BOM (bill of material).

CAF_offshore basket_bilde 3:
So far so good. Legger på litt materieler som ligner på originalbildet.

CAF_offshore basket_bilde 4:
Foreløpig ser det bra ut. Profilene passer bra.

 CAF_offshore basket_bilde 5:
Med grating på så ser den ut omtrendt slik jeg så for meg at jeg ville ha den.

CAF_offshore basket_bilde 6:
Har satt inn grating og løfteører. Kunne kjørt en stressanalyse, men det får bli neste runde :)

CAF_hydraulikkrom_bilde 7:
 Videre velger jeg å tegne et hydraulikkrom, som skal få plass til oppheng av hydraulikkvegg, samt en elektromotor. Jeg prøver meg på en litt ny vinkling, med en "3D skisse". Dette skal bli grunnlaget for profilene, som så skal konverteres til weldment.

CAF_hydraulikkrom_bilde 8:
 Her tegner jeg bare buret, men tanke på å få tak i data for weld bead report.

 CAF_hydraulikkrom_bilde 9:
 Illustrasjon av sveising.

CAF_hydraulikkrom_bilde 10:
 Buret trenger løfteører (á la Endre), og her er skissen av de.

CAF_hydraulikkrom_bilde 11:
 Brakettene passer fint i hjørnet.


CAF_hydraulikkrom_bilde 12:
 Sier meg fornøyd med dette nå. Sveisingen krever 26,7 kg sveisetråd.



  CAS_bilde 1:

For krokblokken så starter jeg med å lage selve kroken. Den blir grounded og grunnlag for resten.

CAS_bilde 2:
Den får lager og låsemutter øverst.

CAS_bilde 3:
Komplett montert med svivel (travers) som skal ligge mellom sideplatene, låseleppe, låsemutter, og låseblekk mm.

CAS_bilde 4:
Foreløpig mal til sideplaten.

CAS_bilde 5:
Sideplatene er montert sammen med bolter og komplett krok.

CAS_bilde 6:
 Wireskive. Den skal ha både kulelager og tetningsringer.

CAS_bilde 7:
Delvis sammenmontert. Sideplatene er skjult. Har også laget innfesting for socket i toppen.

CAS_bilde 8:
Samme som ovenfor, bare fjernet wireskiven. Dekselet er der for å hindre av ståltauet sporer av, samt fungere som avstandshylse.

CAS_bilde 9:
Herligheten sammenmontert..


CAS_bilde 10:
Nå mangler den bare noen få deler. Avstandshylser utenpå de lange skruene, og så skal den få en socket påmontert på toppen. Kranen får jeg heller tegne senere :)


CAS_bilde 11:
 Bolt for innfesting av socket.

CAS_bilde 12:
 Her er endefeste/socket for ståltauet.

CAS_bilde 14:
Sammenmontert socket med bolt, låseskive og mutter.

CAS_bilde 15:
 Her kan bildet tale for seg selv :)

CAS_bilde 16:
 Krokblokken montert i stativ.  Her er den med "rust" på. Slik blir den etter en tiårsperiode uten vedlikehold.

CAS_bilde 17:
 Krokblokken montert i stativ. Her har den fått ny maling. Selvfølgelig offshore spec. på overfaltebehandlingen. Maling RAL 10.

 Fredag 12.4
Stykkliste av viften jeg har tegnet.

Tirsdag 9/4:
 Blower'n i exploded view.

Onsdag 3/4:
Her er et togsett jeg jobber med. Dette er øvingsoppgave.

Onsdag 3/4:
Fra en litt annen vinkel. Og litt annen farge på tanken.

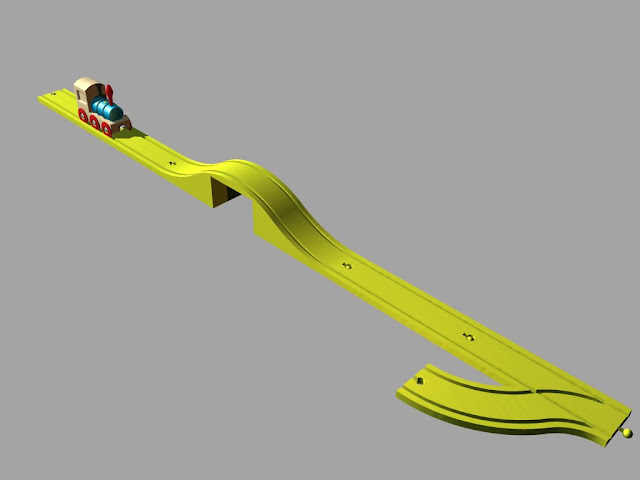

Onsdag 3/4:
Fra motsatt vinkel til ovenfor. Med pens og undergang.

 Tirsdag 2/4:
CAMm1/m2_Espressokanne: Bilde 1, knopp.

Tirsdag 2/4:
CAMm1/m2_Espressokanne: Bilde 2, lokk.

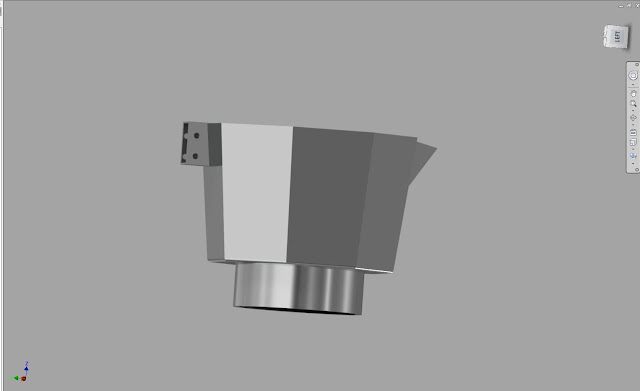

Tirsdag 2/4:
CAMm1/m2_Espressokanne: Bilde 3, øverdel.

Tirsdag 2/4:
CAMm1/m2_Espressokanne: Bilde 4, håndtak.

Tirsdag 2/4:
CAMm1/m2_Espressokanne: Bilde 5, underdel.


Tirsdag 2/4:
CAMm1/m2_Espressokanne: Bilde 6, assembly.

Tirsdag 2/4:
CAMm1/m2_Espressokanne: Bilde 7, assembly.

Tirsdag 16/4:
CAMm1/m2_Espressokanne: Bilde 8, tverrsnitt.

Tirsdag 16/4:
CAMm1/m2_Espressokanne: Bilde 9, mini-kanne.



Tirsdag 16/4:
CAMm1/m2_Espressokanne: Bilde 10, noen vitale mål.


Tirsdag 16/4:
CAMm1/m2_Espressokanne: Bilde 11, stykkliste.

  Søndag 31/3:
Bilde av ei vifte jeg jobber med.

Søndag 31/3:
Her fra en annen vinkel.


Søndag 31/3:
Tverrsnitt av viften. Den er ikke ferdig, mangler noen deler og har noen småfeil enda.

Torsdag 28/3:
Her er reflektor til en lommelykt.

Torsdag 28/3:
Skaftet til lommelykten.

Torsdag 28/3:
Nesten sammensatt lykt.

Torsdag 28/3:
Sammensatt lykt.

Torsdag 28/3:
Sammensatt lykt. Her med et annet materiale på skaftet.

Torsdag 28/3:

Enkel brakett. Kan sikkert brukes til noe :)


Tirsdag 26/3:

Jobber med motordeksel (elektromotor).

Fredag 22/3:

Jobber også med en liten "blåsemaskine" nå. Dette er øverdelen til huset.

Fredag 22/3:

Dette er selve viftebladet til samme maskinen som ovenfor.

Onsdag 20/3:

Et lite sidesprang fra togsettet. Her er et håndtak i plast.

 Tirsdag 19/3:

Hvem liker vel ikke togsett? Jeg lager skinnegangen nå. Veldig morsomt :)

Tirsdag 19/3:

Samme som ovenfor, men dette er en liten del av svingen.

Fredag 15/3:

Jobber med Inventor nå, og måtte selvfølgelig lage hengsle her også :)



Fredag 15/3:

Her montert med constraint.
